<LED工作の基礎からハム周辺機器への応用>CQ出版社、「ハムのLED工作お役立ちガイド」を発売開始

CQ出版社は、電子工作好きのアマチュア無線家に役立つ電子工作書籍「ハムのLED工作お役立ちガイド」の発売を開始した。同書は、LEDを使いこなすための動作原理や、光らせるための基本設計をわかりやすくまとめ、LED式のSメーターや無線機に受信信号が入ったことをLEDの点滅とメロディで知らせる仕掛けといった工作も紹介している。価格は2,592円(税込み)だ。





CQ出版社「ハムのLED工作お役立ちガイド」表紙

CQ出版社「ハムのLED工作お役立ちガイド」表紙





CQ出版社のWebショップによると、同書の概要は下記のとおり。





★「ハムのLED工作お役立ちガイド」



・サイズ:B5変型判 136ページ



・価格:2,592円(税込)



・著者:JG1CCL 内田 裕之



・概要:
 本書は、LEDを使った光りもの電子工作本です。しかも、電子工作好きなアマチュア無線家の皆さんに役立つように、LED Sメータや無線機に受信信号が入ったことをLEDの点滅とメロディで知らせる仕掛けなどの工作も取り込んでいます。また、解説では一歩踏み込み、LEDを使いこなすための動作原理や、光らせるための基本設計などについて、やさしくまとめてみました。オーソドックスにアナログ回路やロジックICで実現し、さらに同じ動作をArduino UnoとPICで実現しています。そのまま作るもよし、応用例を見ながら改造するもよしです。



 ものづくりは、老若男女問わず楽しいものです。特に、光りもの(LED)は、動作もわかりやすく、きれいでかわいく、女性にも人気があるのではないでしょうか。昨年(2014年)、青色LEDの開発と普及の功績により、日本人三名がノベール賞を受賞したこともあり、一段と注目されていり素子ではないでしょうか。読み終えた後は、あなたは光りものの魔術師になっているはずです。筆者が掲げる「エレガントなものづくり」を楽しんでください。

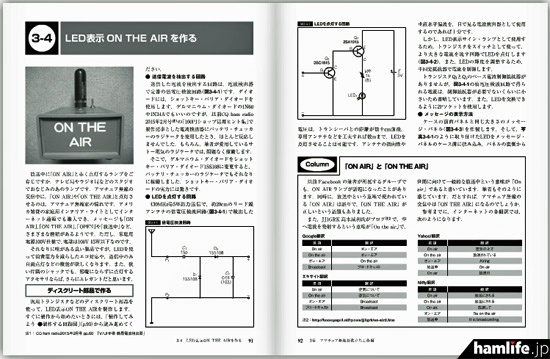

CQ出版社「ハムのLED工作お役立ちガイド」記事見本(同社Webサイトより)

CQ出版社「ハムのLED工作お役立ちガイド」記事見本(同社Webサイトより)



目次



1章 LED工作の基礎



1-1 電子ルーレットを作る
   電子ルーレット
   完成した回路
   使用部品と実装時の注意
   補足説明
 Column
   汎用ロジックIC
   バイパス・コンデンサ
   コンプリメンタリ



1-2 電波と音に反応するイルミネーションを作る
   LEDの選択
   回路について
   ツリーの骨組みを製作
   LEDの取り付け
   LED駆動部分とセンサ部分の製作
   ケースへの部品取り付け
   調整方法
 Column
   LED検波無電源ラジオ





2章 マイコンでLEDを光らせよう



2-1 PICで作る電子ルーレット
   開発環境
   ブレッドボードに実装する
   スイッチを押したときに点灯
   スイッチを押している間は順次点滅させる
   スイッチを離すと少しだけ進み停止
   PIC の開発環境について
 Column
   チャタリング除去
   コンフィグレーション・ビット
   割り込み
   Switch文
   インターバル・タイマを利用



2-2 Arduino UNOで作る電子ルーレット
   開発環境
   ブレッドボードに実装する
   ボタンを押したときに点灯
   ボタンを押している間は順次点滅
   ボタンを離すと少しだけ進み停止
 Column
   Arduino言語
   未接続ピンのノイズ
   #defineとconst



2-3 Arduino UNOで作るツリー型イルミネーション
   ブレッドボードに実装する
   デジタル電圧計
   動作確認
 Column
   基準電圧





3章 アマチュア無線お役立ち工作編



3-1 LED表示電圧計を作る
   ドット/ バー・ディスプレイ・ドライバIC LM3914で設計製作
 Column
   データシート



3-2 光と音で知らせる受信報知器を作る
   ロジックICとディスクリート部品で作る
   受信(着信)を検知する回路
   製作
   製作の確認をする
   電子オルゴールを別基板化しておくわけ
 Column
   時計回り最大



3-3 LED表示Sメータを作る
   ドット/ バー・ディスプレイ・ドライバIC LM3915で作る
   製作してみよう
   動作試験と較正
 Column
   シグナル・レポート
   部品入手方法
   dB(デシベル)とは



3-4 LED表示ON THE AIRを作る
   ディスクリート部品で作る
   製作してみよう
   調整をする
 Column
   「ON AIR」と「ON THE AIR」
   ピン・ヘッダとQIピン付きケーブル



3-5 LEDチェッカー
   LEDチェッカーの概要
   回路設計の実際
   回路と実測結果
   製作してみよう ケースの加工
   製作してみよう 実装
   較正方法
   使ってみよう





4章 LEDイルミネーション工作を楽しもう



4-1 鉄道模型のジオラマ電飾を作る
   ドライバICやディスクリート部品で作る
   白色LEDドライバIC
   ジオラマ電飾を製作する
   LEDを点灯してみよう
 Column
   ジュールシーフ(Joule Thief)
   リード線



4-2 鉄道模型の前照灯と尾灯を作る
   前照灯と尾灯を作る
   製作してみよう
   車輛への実装
   室内灯や種別幕灯を作る
 Column
   スナバー回路
   自己点滅型LEDを利用した点滅回路





5章 資料編 LED使いこなしガイド〜正しく使うために〜



5-1 LEDとは
   LEDの構造
   LED三原則
   直列接続と並列接続
   LEDの種類
 Column
   光量の単位



5-2 φ5mm LED規格表
